Introduction au réseau de communication

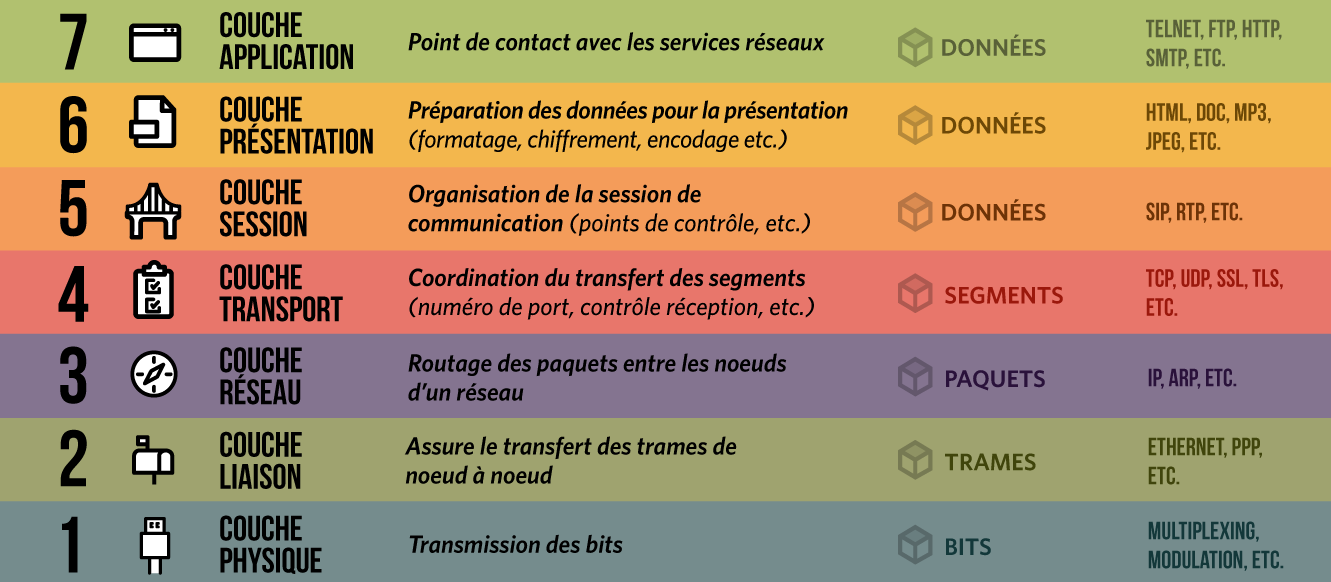

Le modèle OSI (Open Systems Interconnexion) est effectivement divisé en 7 couches, mais la répartition que vous avez donnée n'est pas tout à fait correcte. Voici la division correcte :

• Couche 1 et 2 : Couches basses (couches physiques et liaison de données)
• Couche 3 et 4 : Couches réseau (couches réseau et transport)
• Couche 5, 6 et 7 : Couche supérieures (couches session, présentation et application)

PDU = Protocol Data Unit

L’adresse MAC :

Il s’agit d’adresse physique associé à toutes équipements ou composants de type actifs d’un réseau. Elles sont réputées à être unique au monde. Elles sont physiques car c’est le constructeur qui “les graves”. Elles sont obligatoires à toutes communications d’ordinateur sur un réseau local. Elles sont exprimées en hexadécimale. Leur taille est de 6 octets (48 bits). Deux fois 3 octets.

1bit = bit I/G ; 3 octets = O.U.I (Organisation Unique Identifiant) ; 3 octets = Numéro de série

→ Si bit I/G == 0 Alors Unicast Sinon il vaut 1 ;

→ Fin Si Groupe : - Multicast - Broadcast (FF:FF:FF:FF:FF:FF)

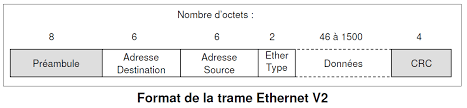

Schématisation d’une trame Ethernet :

Version D.I.X ou version 2 :

46 : avant = bits de bourrage (bits pour remplir l’espace vide)

1500 : il s’agit d’une limite qui caractérise les trames de base Ethernet

Ether type : contient le protocole de couche supérieure
